BBF

FSK/V-HS

DN 150 – DN 1000 | PN 25

Full bore

Information

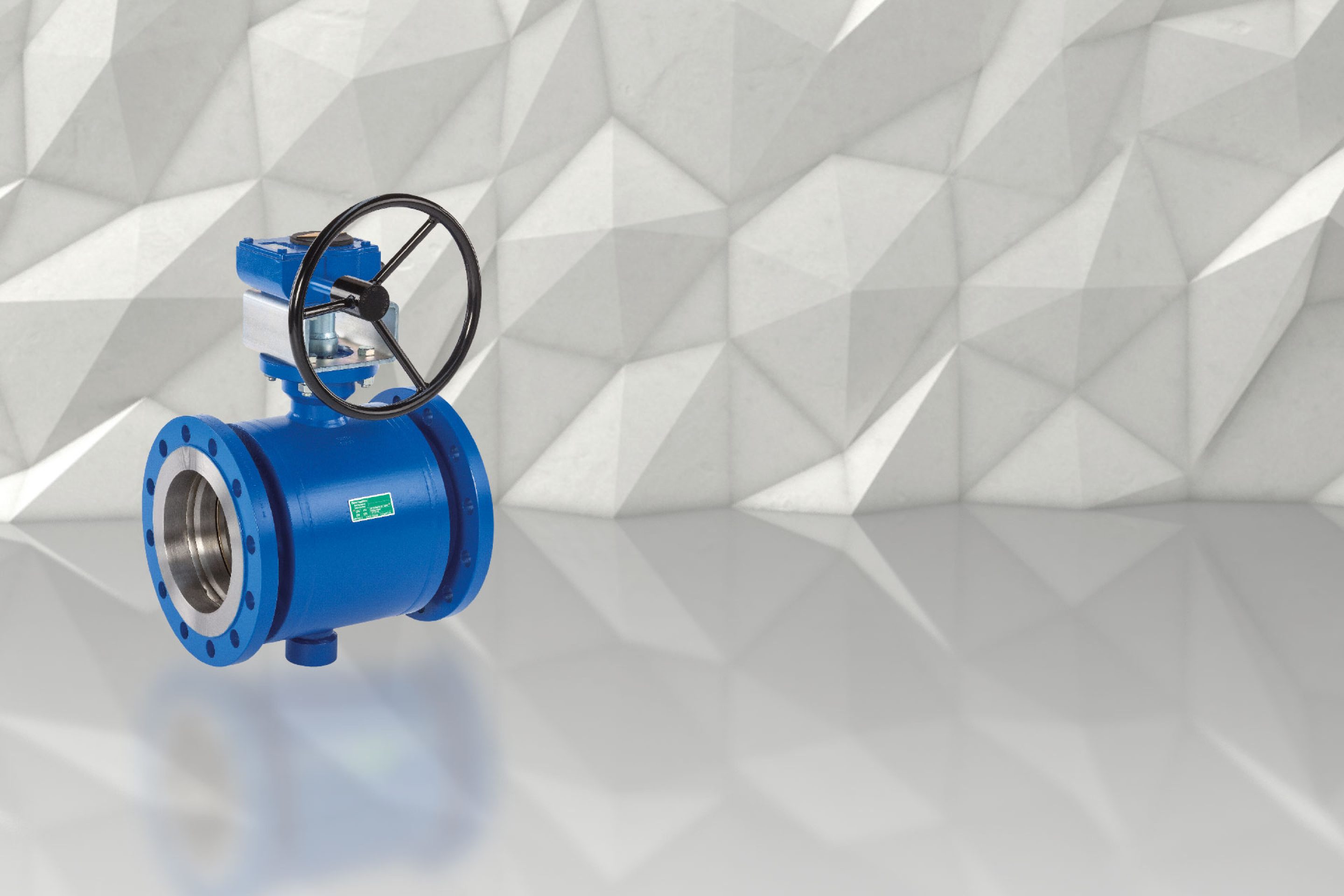

Ball valve with flanges
/// Operating temperature up to +150° C
/// Flange drilled and dimensioned according to EN 1092 – pressure rating PN 25. Flange dimensions: see supplementary sheet
/// A trunnion mounted ball is standard
/// The worm gear unit is included in the delivery

Werkstoffe

BodyForged steel / steel
BallStainless Steel
StemStainless Steel
Ball sealsPTFE
Stem sealsEPDM

Optionen

Werte, Maße & Gewichte

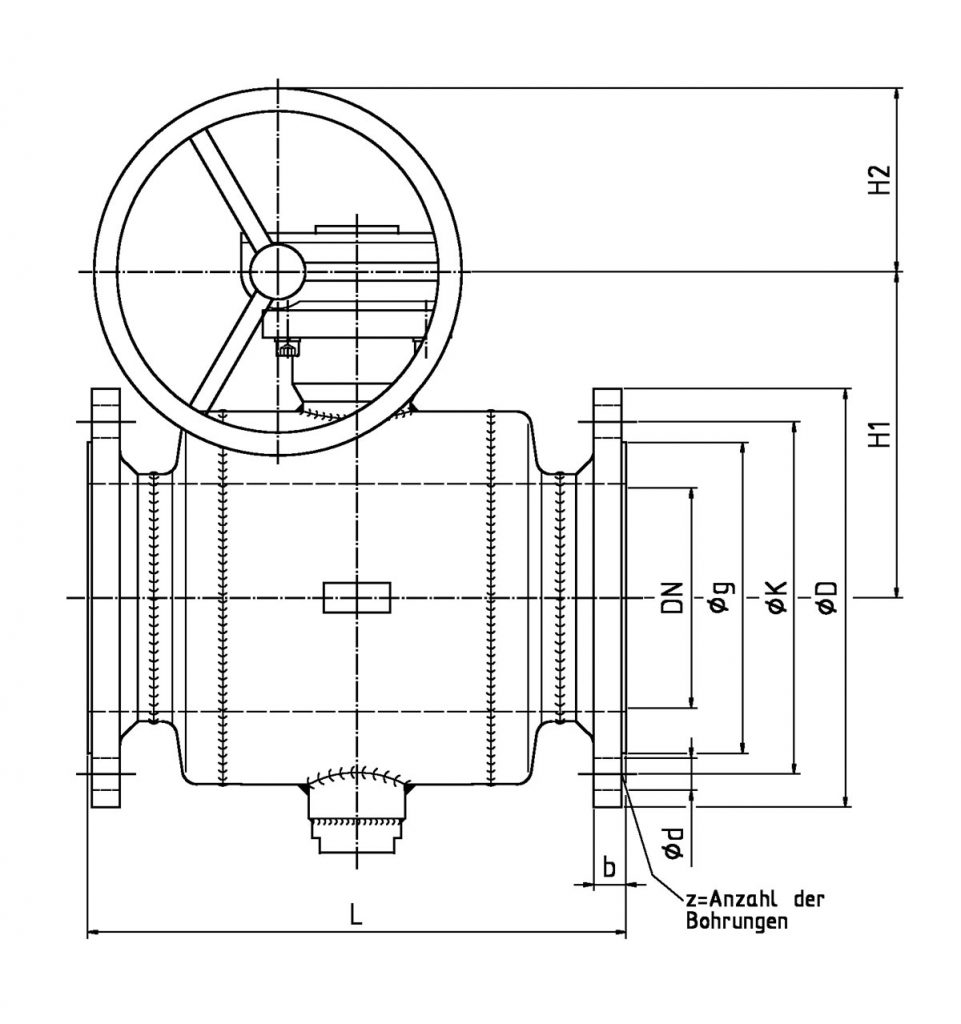

DN [mm] PN [bar] L [mm] D [mm] H1 [mm] H2 [mm] Gewicht [kg] Art.-Nr.
150 25 350 300 349 150 76 075.0295
200 25 400 360 384 150 115 075.0298
250 25 650 425 355 200 286 075.0301
300 25 750 485 404 200 495 075.0304
350 25 850 555 431 200 660 075.0307
400 25 950 620 531 200 960 075.0310
450 25 auf Anfrage 670 567 200 auf Anfrage auf Anfrage
500 25 auf Anfrage 730 608 250 auf Anfrage auf Anfrage
600 25 auf Anfrage 845 737 300 auf Anfrage auf Anfrage
700 25 auf Anfrage 960 870 300 auf Anfrage auf Anfrage
800 25 auf Anfrage 1085 942 400 auf Anfrage auf Anfrage
900 25 auf Anfrage 1185 1051 400 auf Anfrage auf Anfrage
1000 25 auf Anfrage 1320 1180 400 auf Anfrage auf Anfrage
