ELF/ESF/V-HE

DN 25 – DN 50 | PN 40

Voller Durchgang

Information

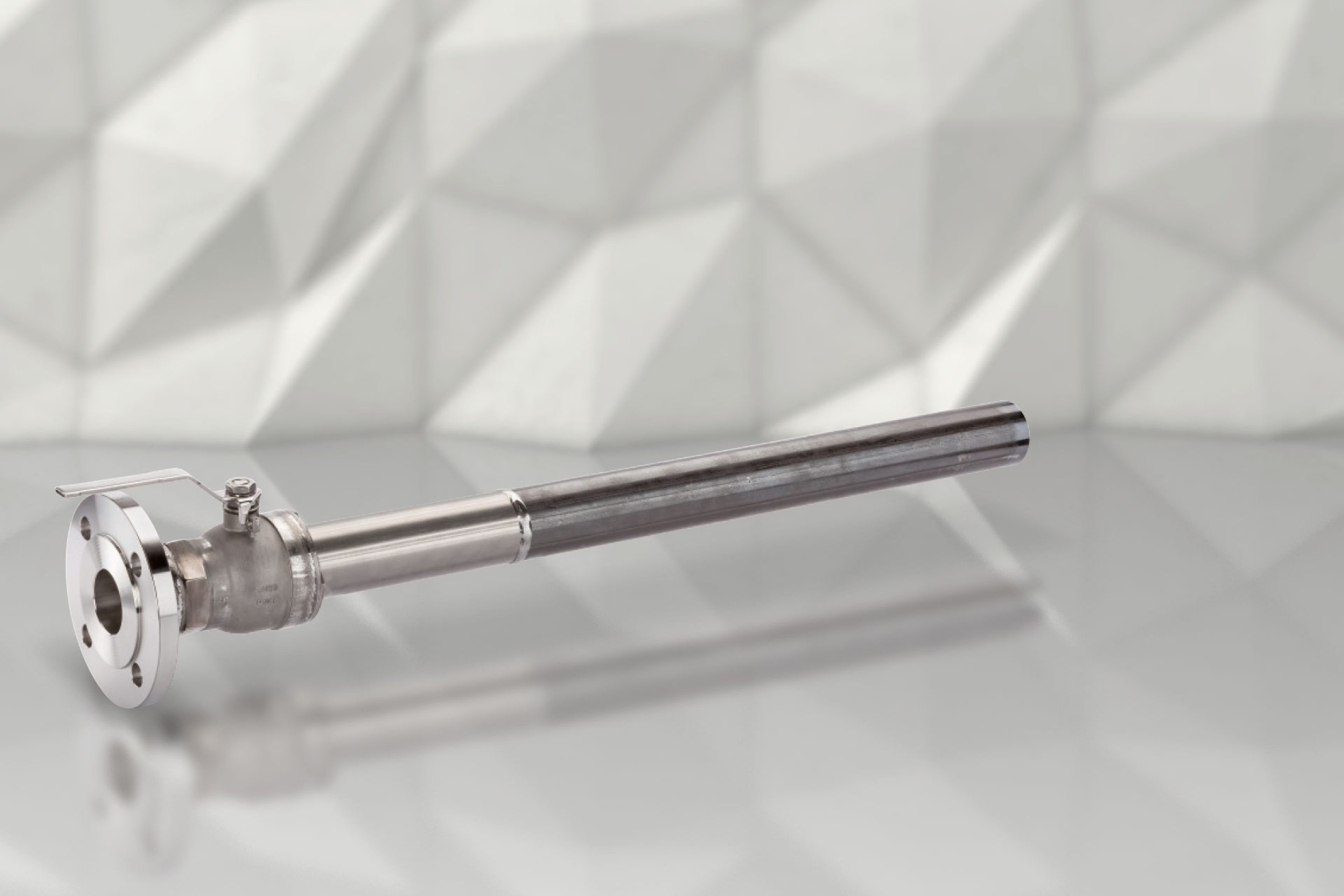

Fernwärme-Kugelhahn für Entlüftung und Entleerung mit Flansch und Schweißende
/// Betriebstemperatur bis +150° C
/// Passende Blindflansche und Dichtungen auf Wunsch lieferbar.
/// Flansche gebohrt und bemessen nach EN 1092 – Druckstufe PN25

Werkstoffe

GehäuseEdelstahl
AnschweißendeStahl
KugelEdelstahl
SpindelEdelstahl
Dichtungen (Durchgang)PTFE
Dichtungen (Spindel)EPDM

Optionen

Werte, Maße & Gewichte

DN [mm] PN [bar] DA [mm] s [mm] L [mm] L1 [mm] L2 [mm] D [mm] B [mm] H [mm] R [mm] SW 1 [mm] Gewicht [kg] Art.-Nr.
25 25 33.7 3.2 895 200 579 115 49 65 132 41 4.2 050.0004
32 25 42.4 3.2 1000 63 774 140 65 84 146 50 6.5 050.8241
40 25 48.3 3.2 963 50 771 150 75 85 146 55 8.5 050.0119
50 25 60.3 4.0 911 120 546 165 92 95 146 70 10.5 050.0120
801 25 88.9 4.0 1000 250 486 200 140 155 300 --- 18.0 050.0198
