KSF/V-HE

DN 25 – DN 125 | PN 25

Voller Durchgang

Information

Fernwärme-Erdeinbau-Kugelhahn mit beidseitigen Schweißenden
  • Kugelhähne erfüllen die Norm EN 488 für Kaltverlegung geeignet

  • Betriebstemperatur bis +150° C

  • Der Vierkantschoner gehört zum Lieferumfang.

  • Erdeinbauhähne werden serienmäßig unlackiert geliefert.


  • Ab DN 125:
  • serienmäßig mit doppelt gelagerter Kugel
  • Werkstoffe

    GehäuseSchmiedestahl / Stahl
    KugelEdelstahl
    Dichtungen (Durchgang)PTFE
    Dichtungen (Spindel)EPDM

    Optionen

  • Zusatzverlängerungen zur Anpassung der Überdeckungshöhe und weiteres Zubehör finden Sie auf dem Beiblatt: „Zubehör Erdeinbau Kugelhähne“

  • Bei abweichenden Betriebsbedingungen bitte mit Angabe von Medium, Druck und Betriebstemperatur schriftlich anfragen.
  • Werte, Maße & Gewichte

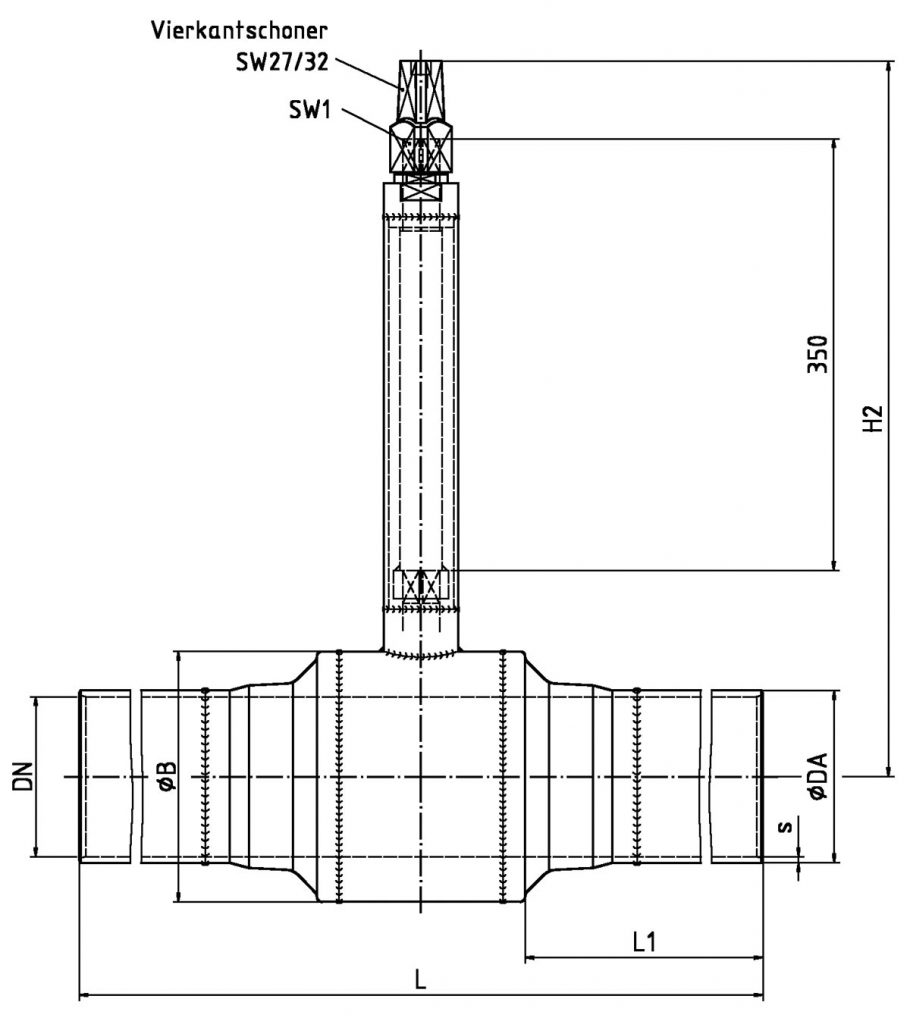

    DN [mm] PN [bar] DA [mm] s* [mm] L [mm] L1 [mm] B [mm] H2 [mm] SW 1 [mm] Gewicht [kg] Art.-Nr.
    20 25 26.9 2.0 1500 715 44 462 16 7.5 076.0144
    25 25 33.7 2.3 1500 717 54 465 16 8.0 076.0142
    32 25 42.4 2.6 1500 708.5 64 488 16 9.3 076.0107
    40 25 48.3 2.6 1500 706 76 493 16 11.0 076.0109
    50 25 60.3 2.9 1500 705.5 89 501 16 14.0 076.0044
    65 25 76.1 2.9 1500 691 121 515 16 19.0 076.0046
    80 25 88.9 3.2 1500 688 140 549 22 25.0 076.0048
    100 25 114.3 3.6 1500 680 171 562 22 34.0 076.0079
    125 25 139.7 3.6 1500 665 203 581 22 45.0 076.0096
