EMG/ESF/V-HE

DN 25 – DN 50 | PN 40

Voller Durchgang

Information

Fernwärme-Kugelhahn für Entlüftung und Entleerung mit Gewinde und Schweißende
/// Betriebstemperatur bis +150° C
/// Der Verschlussstopfen gehört zum Lieferumfang.

Werkstoffe

GehäuseEdelstahl
AnschweißendeStahl
KugelEdelstahl
SpindelEdelstahl
Dichtungen (Durchgang)PTFE
Dichtungen (Spindel)EPDM
VerschlußstopfenEdelstahl

Optionen

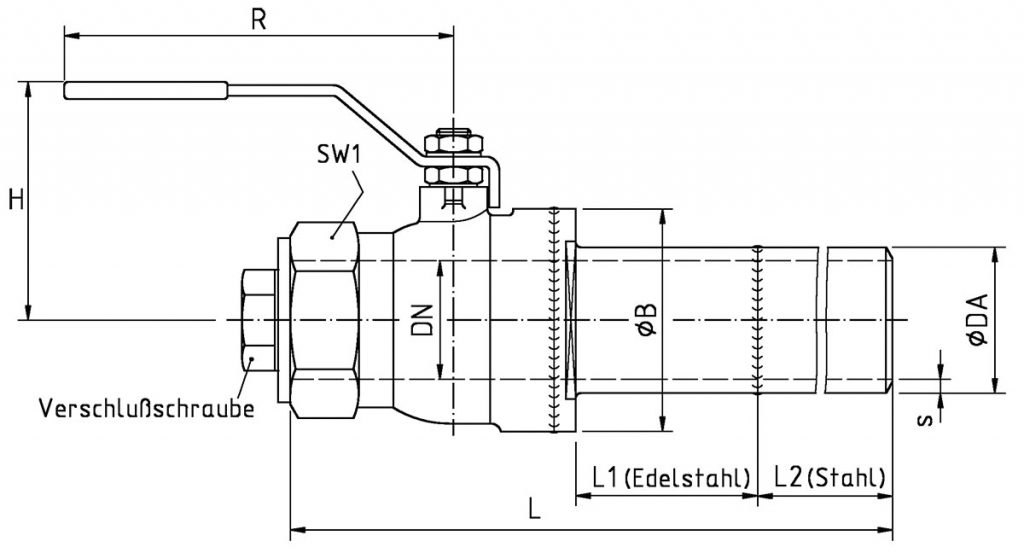

Werte, Maße & Gewichte

DN [mm] PN [bar] DA [mm] s [mm] L [mm] L1 [mm] L2 [mm] B [mm] H [mm] R [mm] SW 1 [mm] Gewicht [kg] Art.-Nr.
25 40 33.7 3.2 1000 148 757 49 65 135 41 3.4 050.5617
32 40 42.4 3.2 1000 63 774 65 84 155 50 5.2 050.0065
40 40 48.3 3.2 1000 50 771 75 85 155 55 6.2  050.0140
50 40 60.3 3.6 1000 151 711 92 95 155 70 7.4  050.2897
